1、HTFC(DT)型柜式離心風機概述


HTFC型柜式離心風機-A 式

1.1.HTFC(DT)   型柜式離心風機是一種高 效率、低噪聲箱式離心風機。產品由低噪聲前傾 多翼離心風機、電機、軸承、傳動件、消聲型箱體  等組成。根據安裝位置的不同，提供12種不同  角度的進出風口位置，以滿足用戶不同的安裝  環境需要。根據消防與通風的要求不同分A 型  和 B型兩種類型，A型電機裝在箱體外，用于 消防排煙，并經國家消防裝備監督質量檢驗中 心 按GA211-1999《消防排煙風機耐高溫試驗 方法》進行耐高溫試驗，能在300℃高溫條件下 連續運行60分鐘以上；B型電機裝在箱體內， 用于通風換氣。

1.2.風機按直徑分為9"-36"十二種規格 系列風量為1650~85000m3h,    全 壓 為 180~1000Pa 。HIFC型柜式離心風機經不斷的  改進和開發，現可分為I、Ⅱ、Ⅲ、IV四種類型， 其中I 、Ⅲ型為單速型，Ⅱ、IV型為雙速，配用雙  速電機，實現兩檔調速，可滿足用戶對不同工況 點性能調節的需要。風機也可配用變頻電機和  變頻控制器，實現無級調速，建議調節頻率鎖定  在25Hz~50Hz。

1.3.為適應防爆環境需要，風機可做成防 爆風機，防爆等級為EXdIIBT4,適用于易燃、易 爆氣體的場所。

1.4.為適應不同場所噪聲的要求，風機均 可配不同長度的消聲器，也可將風機消聲型箱 體加厚，以降低風機噪聲。

1.5.風機可加配初效、中效或高效過濾器， 以提高空氣的清潔度，配置過濾器時應考慮實  際壓力損耗，并需適當增加風機箱體長度。

HTFC型柜式離心風機-B 式

2、HTFC(DT) 型柜式離心風機工作條件

工作溫度：-20~+40℃(可連續運轉);

耐高溫：100℃(可連續運轉20小時); 300℃(可連續運轉60分鐘);

濕   度：小于90%; 介質條件：空氣；

工作電源：三相、380V/50Hz。

3、HTFC(DT) 型柜式離心風機應用

風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別 是需要低噪聲、大風量通風排煙。

4、HTFC(DT) 型柜式離心風機配置

4.1標準配置

 ●葉輪；●機殼(機殼、集流器、支架); ●電機；●軸承帶殼); ●主軸；

●皮帶輪、皮帶；

●皮帶罩僅A 式);

●消聲型箱體；

●電機調節道軌；

●進出口法蘭。

4.2 備選件及附件(訂貨時注明是否購買)

 ※減振設備；

※控制箱；

※對接法蘭；

※電機防雨罩僅A 式)

※消聲器； ※過濾器；

5、HTFC(DT) 型柜式離心風機加工工藝

5.1.風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段，表面清潔平整、不 存在焊接變形現象。

5.2.風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組一次拉伸而成 (也可根據用戶需要采用鋁合金型材),箱板為彩涂板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消 聲微穿孔板，夾層超細玻璃棉，可進一步降低噪聲。產品可進行拆裝，現場安裝。

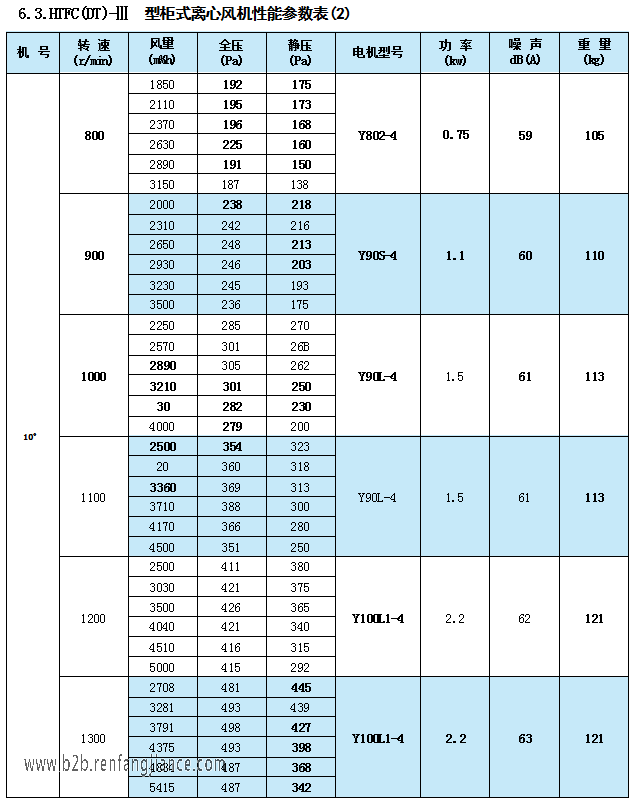

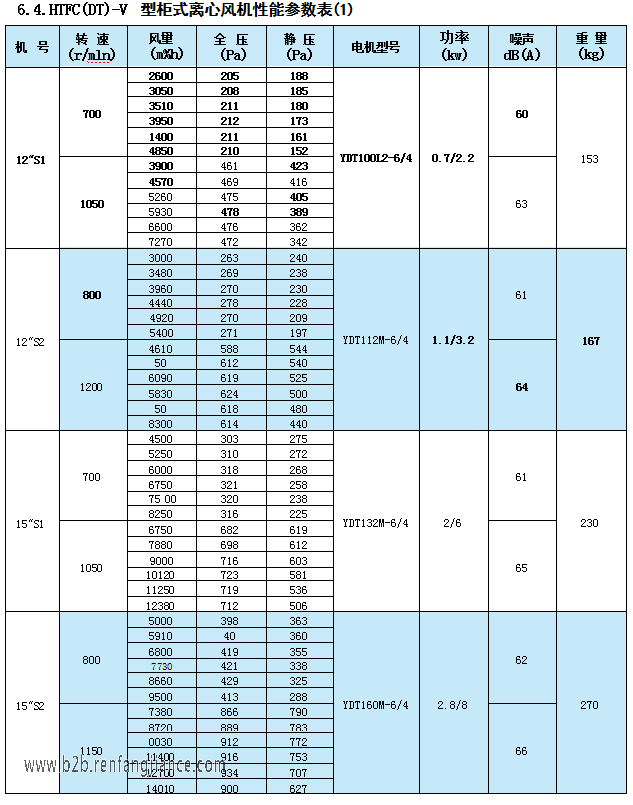

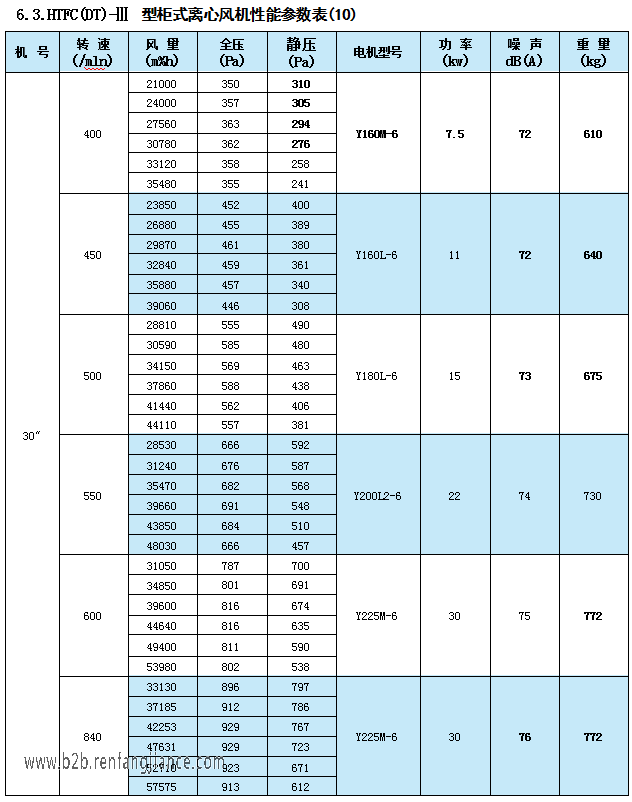

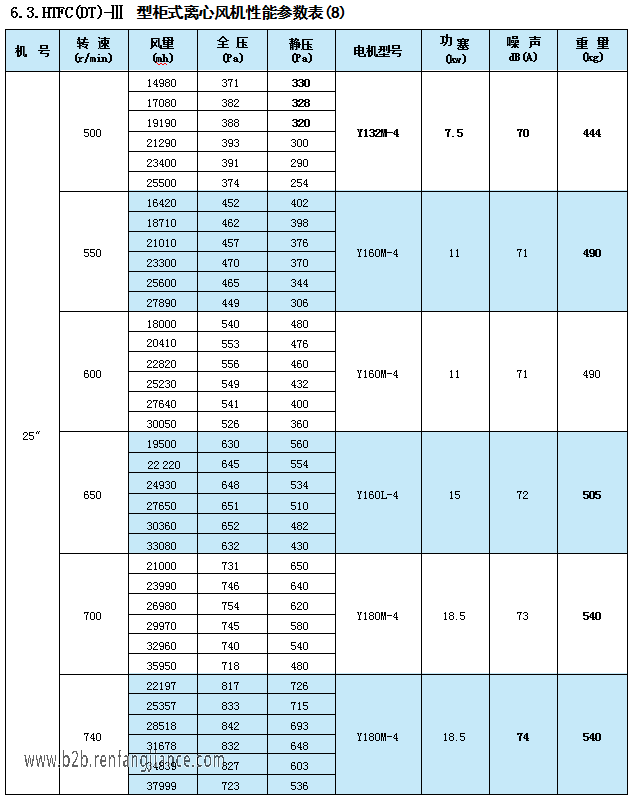

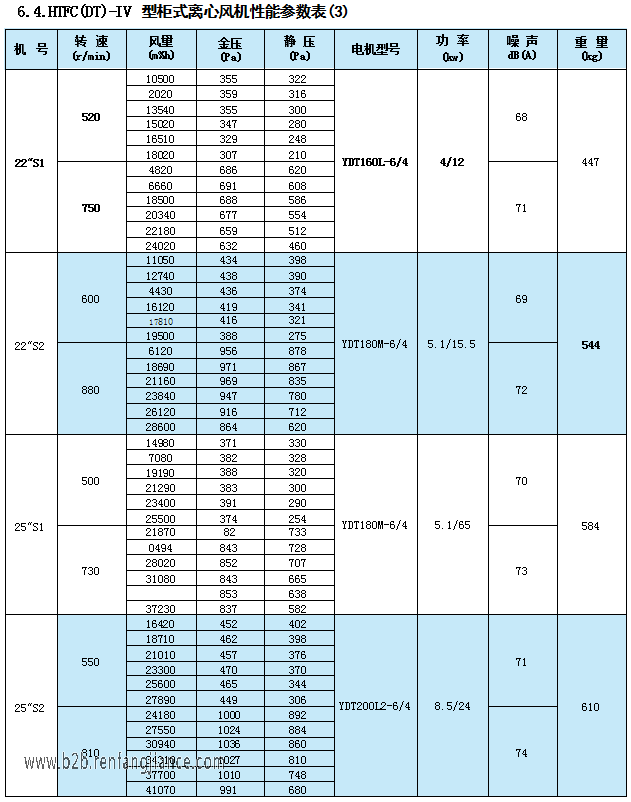

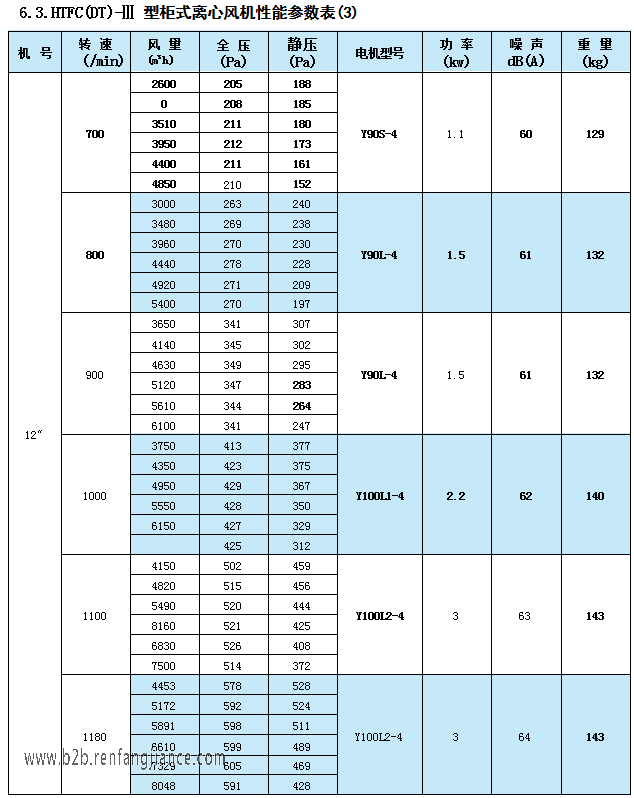

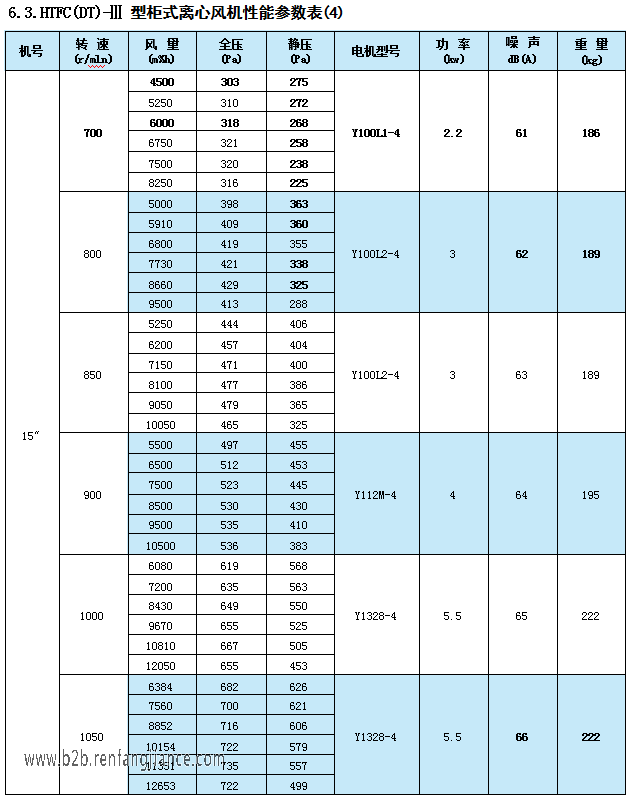

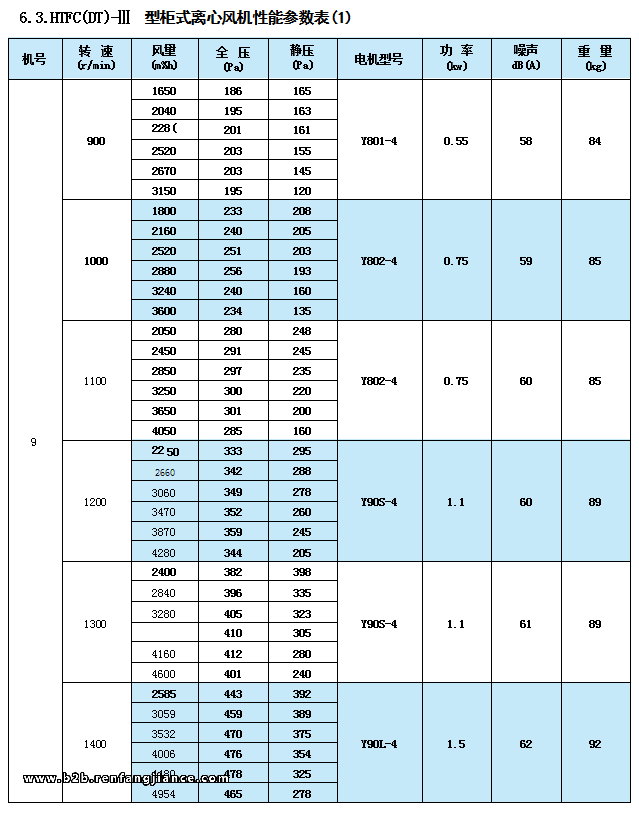

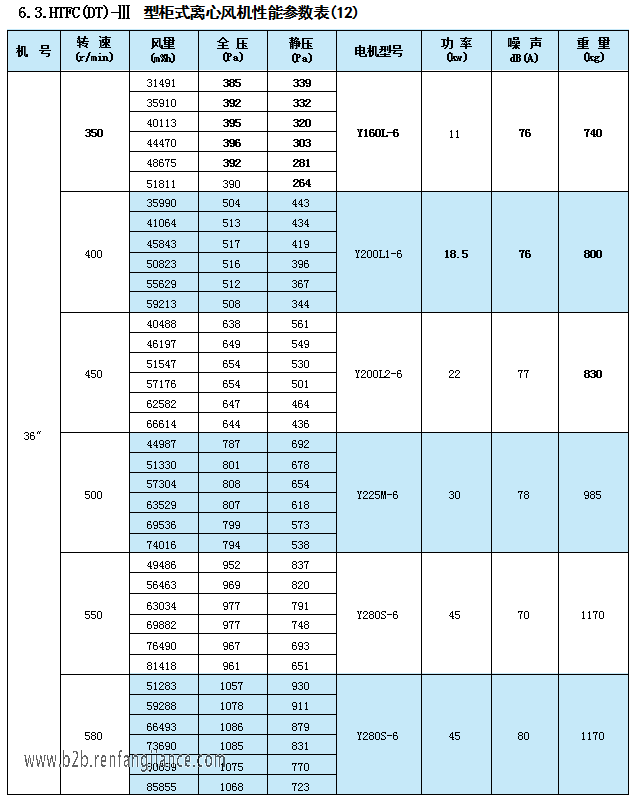

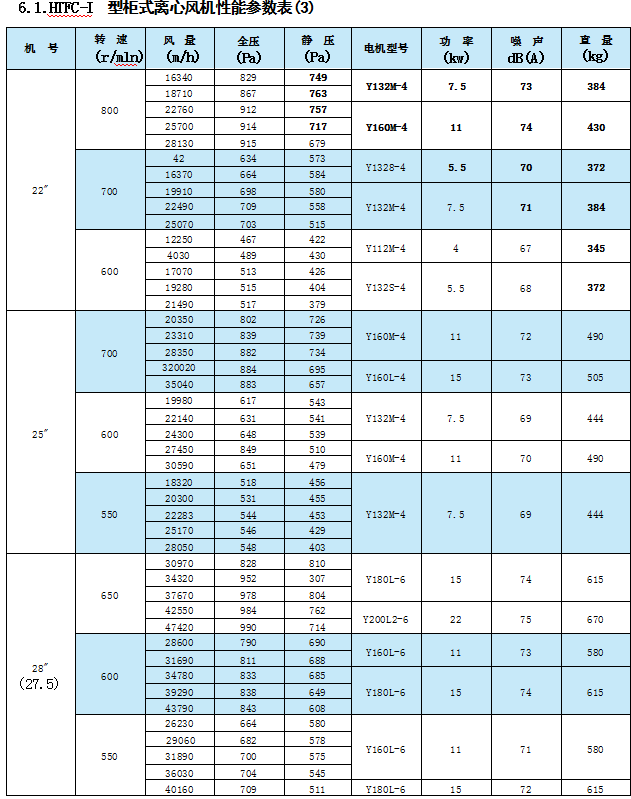

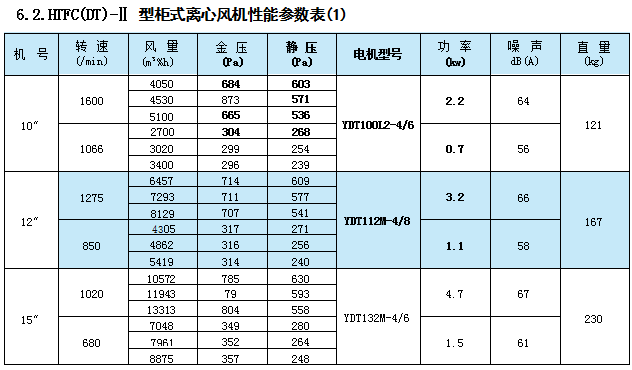

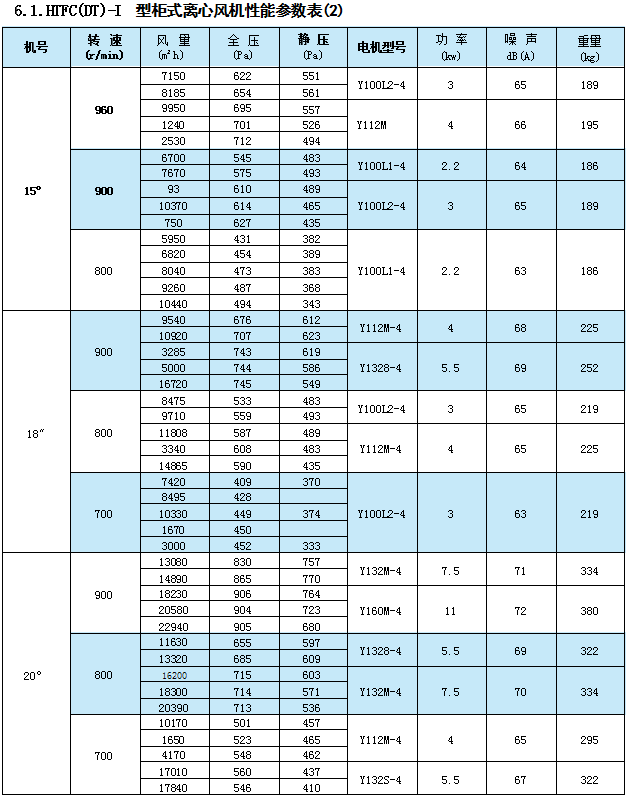

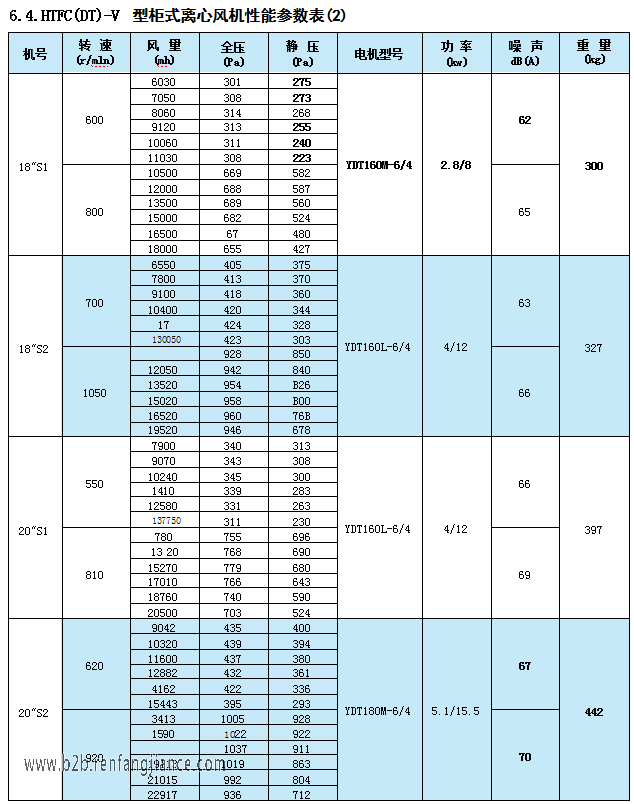

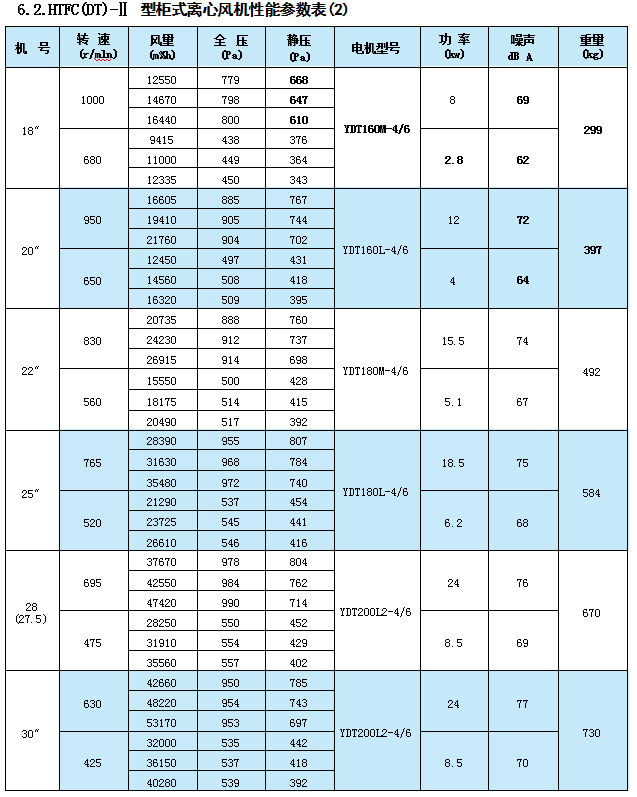

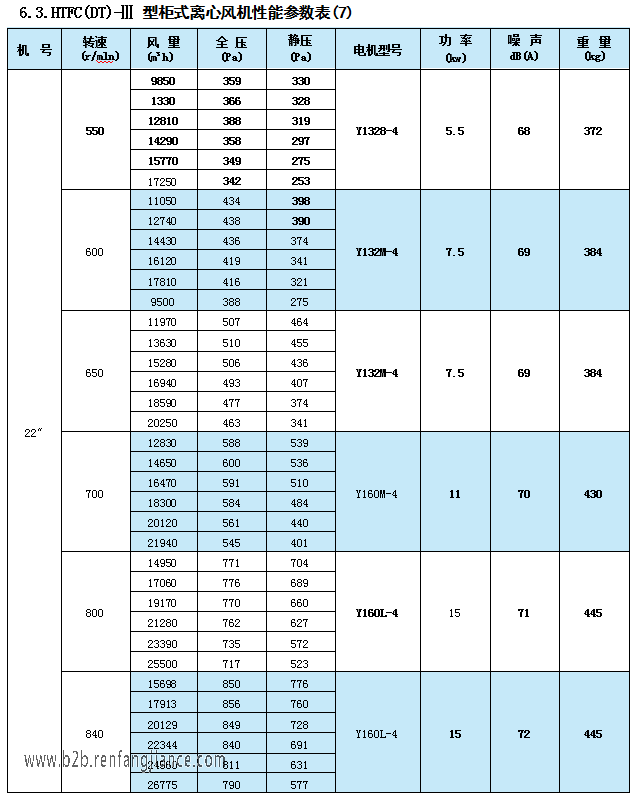

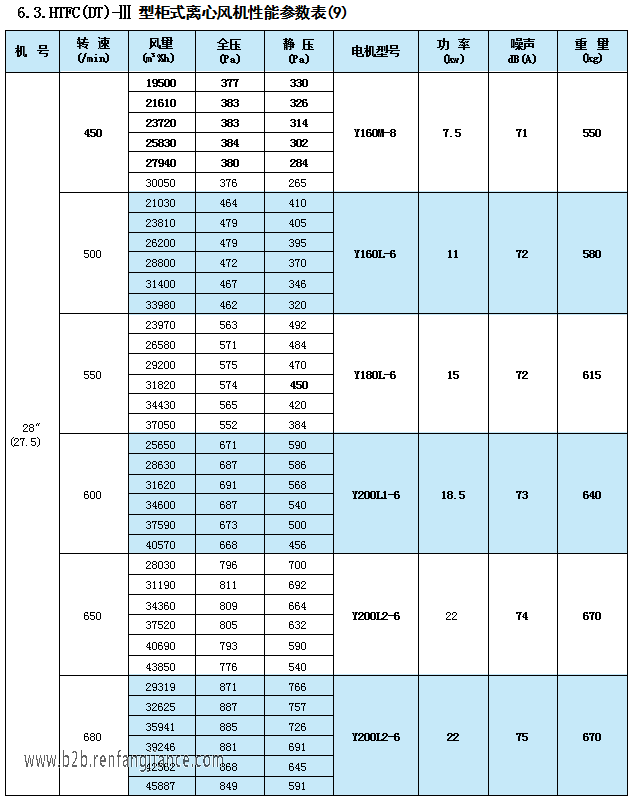

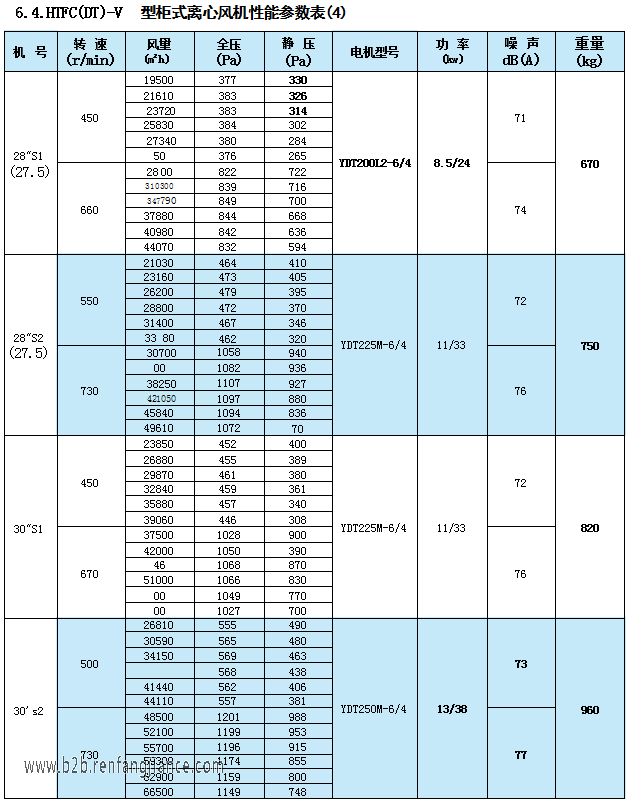

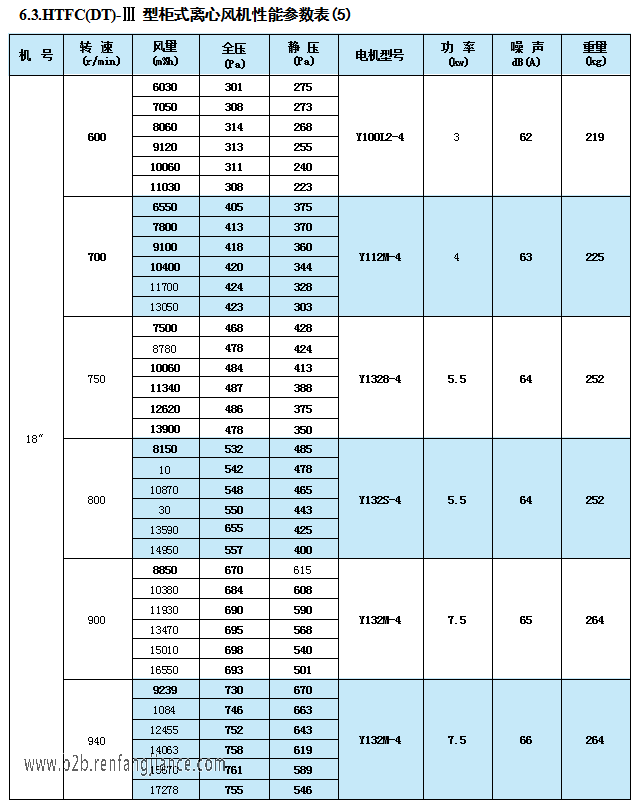

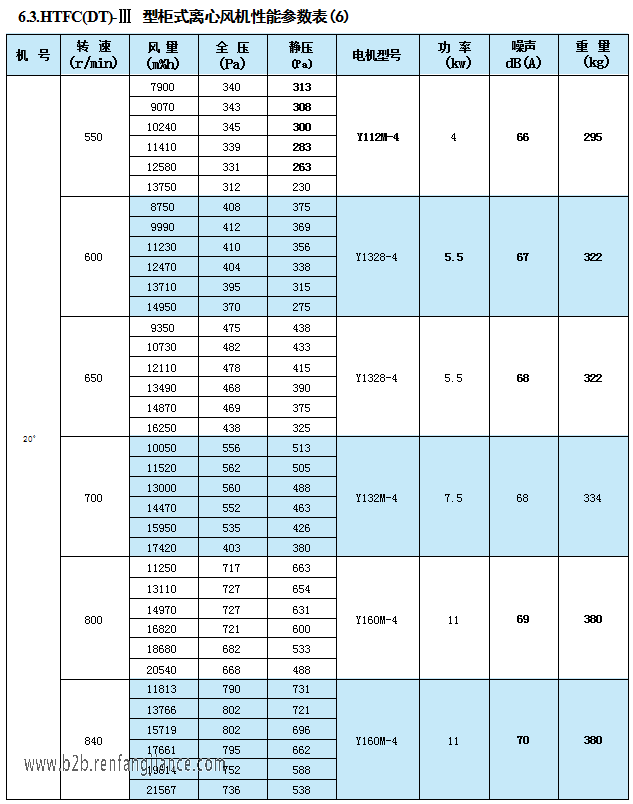

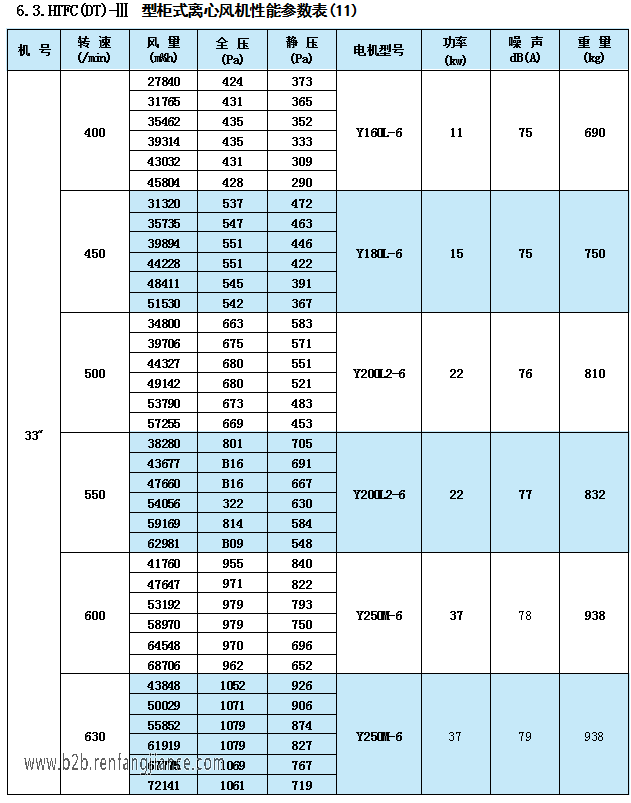

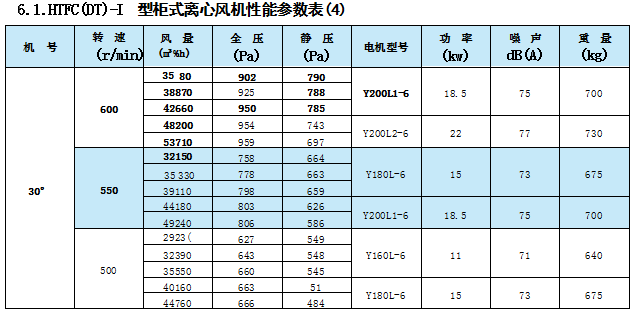

6、HTFC(DT) 型柜式離心風機性能參數表
